PINTECH品致干貨~什么是壓擺率？
壓擺率是什么？壓擺率是衡量運放輸出端電壓變化“速度極限”的關鍵指標。如果輸入信號要求的變化速度超過了這個極限，輸出波形就會失真變形。
以下是LM358DT的數據手冊上的一個圖，通過這個圖了解一下壓擺率的具體表現。

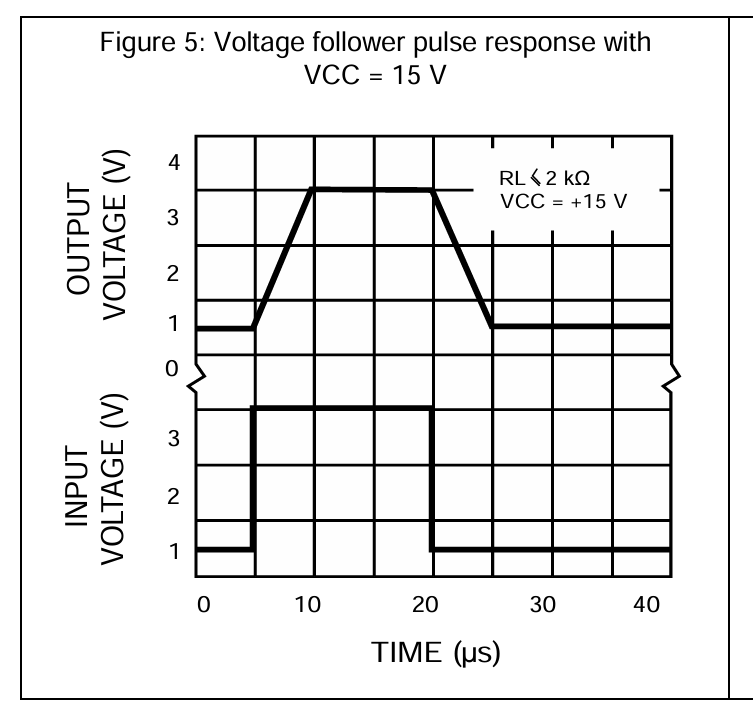

圖1 LM358DT電壓跟隨器階躍響應
運算放大器LM358DT數據手冊上給到的壓擺率slew rate為典型值0.6V/us，最小值0.3V/us。該圖上所示，在5us時輸入脈沖信號，輸出信號開始從0.5V爬升，爬升到與脈沖信號一致的電壓3V時時間為10us，因此計算出該圖所示壓擺率為(3V-0.5V)/(10us-5us)=0.5V/us。輸出信號的波形失真是因?yàn)檩斎胄盘?hào)要求的變化速度為無窮大，超過了這個運算放大器的“速度極限”，因此造成了OUTPUT波形的失真。
再來看一個壓擺率更高的運算放大器OPA182IDR，該運算放大器的壓擺率典型值為10V/us。

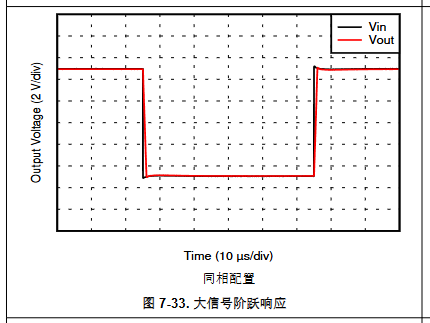

圖2 OPA182IDR電壓跟隨器階躍響應
對比該兩個波形圖可以看出，壓擺率高的運算放大器失真程度更低，更接近與輸入信號。因此想要更好的還原信號原來的波形，壓擺率越大越好。
相應的，示波器/探頭帶寬更高的，其還原脈沖信號的壓擺率也越大，還原程度也更接近于原波形信號。當然，這并不意味著一味的追求示波器與探頭的帶寬。如果原波形的變化速度較慢，如幾十kHz正弦波類型的信號，使用200kHz的探頭可以滿足還原被測信號壓擺率的需求的情況下，就不必去花更大的價錢去購買20MHz或更高帶寬的探頭進行測量。
